QI-F-018口罩泄漏率测试仪

QI-F-018口罩泄漏率测试仪

一、设备用途 :

本测试系统应用于测定口罩、全面罩、半面罩、呼吸器和防毒面具的颗粒物泄漏率测试(TIL和IL),适用劳动安全防护检验中心、医疗器械药品检验中心、疾病控制中心、纺织品检测中心、口罩和面具企业等。

二、符合标准 :

GB 2626-2019 呼吸防护用品自吸过滤式防颗粒物呼吸器 6.4章节

GB 2890-2009 呼吸防护 自吸过滤式防毒面具

TAJ 1001-2015  PM2.5防护口罩

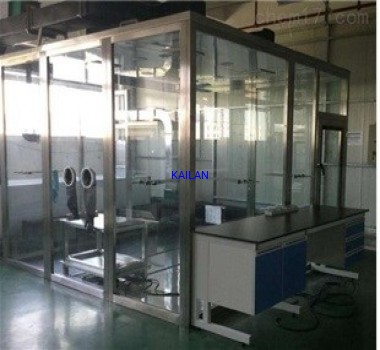

三、泄露性检测舱技术参数:

3.1测试舱体积: 10 m³;

3.2测试舱内尺寸: 2000 ×2000 ×2500mm(L×W×H),允许±0.5 m³偏差;

3.3材质: 浮法钢化玻璃;

3.4厚度: 10mm;

3.5框架材质: 不锈钢框架;

3.6密封材料: 用硅橡胶条及玻璃密封胶;

3.7采(进)样孔: 采用304不锈钢材质,共四个,球阀控制,带软管;

3.8护栏: 采样孔面加装护栏;

3.9照明: 配置LED日光灯管2支(照明灯及风扇安装于测试舱顶部,用铁氟龙材料里外固定,另用不释放的进口玻璃胶密封);

3.10洁净系统(内净化系统): 初效过滤网、中效过滤网、高效过滤网;

3.11排风系统(外净化系统): 风机:1000 m³/h排污处理采用喷淋水洗处理加光催化氧化法,可以确保排污口排出空气可以达到国家环保部门所规定的要求;

3.12电源插座: 10A、16A插座各两个,共四个,其中两个市电,两个需采集功率;

3.13测试安装支架: 配置一个不锈钢分体壁挂机内机安装支架,尺寸:高=180cm 宽=100cm ,扣子宽=50cm(两个,可在上部横梁自由移动);

3.14 洁净等级: 开启高效空气过滤器,净化试验室内空气,20分钟内使颗粒物粒径在0.3μm以上的粒子背景浓度小于1000个/L;

3.15 气密性: 换气次数不大于0.05h-1。

四、泄露性检测设备:

4.1、检测系统示意图见图.

4.2、检测仓拥有大观察窗的可密闭仓室,大小可容许受试者完成规定动作;应设计使模拟剂从仓内顶部均匀送入,并在仓的下部由排气口排出。

4.3、模拟发生器装置主要技术参数

a) NaCl颗粒物发生器装置:

1)NaCl颗粒物气溶胶发生气量:不低于100L/min

2)NaCl颗粒物浓度:4 mg/m³~12mg/m³ (在检测仓有效空间内的浓度变化不应高于10%);

3)NaCl颗粒物空气动力学:粒径分布0.02μm~2μm,质量中位径约0.6um;

b) 油类颗粒物发生器装置(对人体应无害,如玉米油、石蜡油等)

备注:此方法不应用于KN类过滤元件的随弃式面罩的TIL检测。

1)油类颗粒物发生气量:不低于100 L/min;

2)油类颗粒物浓度:20 mg/m³~30mg/m³ (在检测仓有效空间内的浓度变化不应高于10%);

3)油类颗粒物空气动力学:粒径分布应为0.02μm~2μm,质量中位径约为0.3μm;

4.4、颗粒物检测器的动态范围:0.001~200mg/m³;精度1%或0.001 mg/m³;响应时间不大于500ms ;

4.5、采样泵调节范围:0.50~4L/min ;

4.6、颗粒物采样流量:1~2L/min ;

4.7、颗粒物浓度检测装置1套 ;

4.8、配专用计算机,专用软件控制测试,软件支持数据存储、查询、导出等 ;

4.9、实时显示泄漏率、自动计算泄漏率 ;

4.10、配有气密性的检测室,符合标准试验要求,受测人员按照标准程序进行动作。
