QI-P-009D六度一体机振动台(电脑式)
型号规格:QI-P-009D六度空间一体机[随机.正弦][同一台面三轴(同时.个别.连续)振动](上下.左右.前后) (0.5~600Hz)电磁振动台
A:符合:[随机.正弦]--各试验条件
①符合各国家标准-[第Ⅰ试验条件及振动种类A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]--正弦波(半波或全波)试验条件
---[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ内]---随机振动:功率频谱密度试验条件
②符合各检验法标准[第Ⅰ试验条件及振动种类A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]-正弦波(半波或全波)试验条件
---[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ内]---随机振动:功率频谱密度试验条件
③符合各商业标准-[第Ⅰ试验条件及振动种类A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]--正弦波(半波或全波)试验条件
---[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ内]---随机振动:功率频谱密度试验条件
B:符合:[随机.正弦][1-200HZ][1-500HZ]内--各试验条件
调频:[第Ⅰ试验条件及振动种类A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]--正弦波(半波或全波)试验条件
[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ内]---随机振动:功率频谱密度试验条件
扫频:[第Ⅰ试验条件及振动种类A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]--正弦波(半波或全波)试验条件
[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ内]---随机振动:功率频谱密度试验条件
对数:[第Ⅰ试验条件及振动种类A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]--正弦波(半波或全波)试验条件
[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ内]---随机振动:功率频谱密度试验条件
可程试[第Ⅰ试验条件及振动种A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]--正弦波(半波或全波)试验条件
[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ内]-随机振动:功率频谱密度试验条件
倍频:[第Ⅰ试验条件及振动种类A/20OHZ内].[第Ⅱ试验条件及振动种类B/50OHZ内]--正弦波(半波或全波)试验条件
[试验条件Ⅴ及Ⅵ(试验条件字母:A~F等级)60OHZ内]---随机振动:功率频谱密度试验条件
QI-P系列六度一体机[随机.正弦] [同一台面二轴(同时.个别.连续)振动] [X/Y/Z轴,上下/左右/前后)](0.5~600Hz)

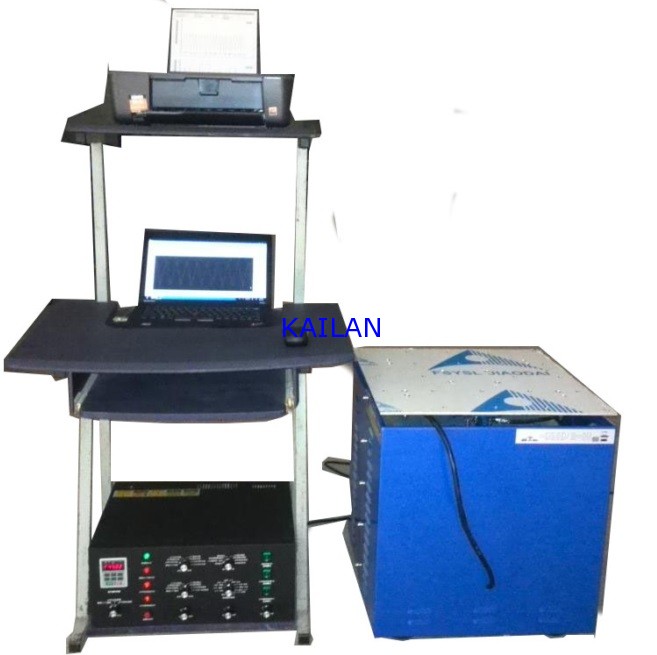

外观图片如下
2016(免费赠送):------①工作桌/特制桌/带轮
------②夹具治具:螺杆M8*65cm*4 铝压条2.5*50cm*4
------③绑带治具:[短.长]皮带各*2
技术参数:
1: 型号:QI-P-009D
2:振动台频率范围:0.5~600HZ
3:振动台控制模式:全功能标准控制(QI-P [随机.正弦]系列)
4:振动方向:同一台面三轴(同时.个别.连续)振动] [X/Y/Z轴,上下/左右/前后)
5:振动方式:同一台面三轴 (同时/个别/连续)振动
六度空间一体机(X/Y/Z轴,上下/左右/前后) [同一台面三轴 (同时/个别/连续)振动]
三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数(频率/时间/振幅/加速度可任意设定)
①单独振动--三种模式
②二轴一起振动--三种模式可随时选择,那种组合顺序
③二轴连续振动---六种模式可随时选择,那种组合顺序
④[Y轴上下/X轴左右/Z轴前后]三轴同时一起振动
⑤三轴连续振动--六种模式 三轴可各别随时选择顺序连续振动
⑥随机功率谱密度(P.S.D)
⑦加速度总均方根值grms
⑧ 多阶随机振动
⑨ 各级道路模凝振动
⑽ 全方位六度空间一起动作
⑾ 模拟/圆型(球型)/振动
⑿ 模拟/椭圆型/振动
6:振动波形:[随机.正弦] [同一台面三轴(同时.个别.连续)振动]--正弦波-可选择(半波或全波)
三轴(X.Y.Z)可各别单独调,那轴振动模式调频:调频/扫频/可程/倍频/对数
(频率/时间/振幅/加速度可任意设定)
① 单独振动--三种模式 可任何选择(半波或全波)
② 二轴一起振动:三种模式可随时选择 可任何选择(半波或全波)
③ 二轴连续振动---六种模式可随时选择
④ [Y轴上下/X轴左右/Z轴前后]三轴同时一起振动 可任何选择(半波或全波)
⑤ 三轴连续振动--六种模式 三轴可各别随时选择(半波或全波)
⑥ 随机功率谱密度(P.S.D) 可任何选择(半波或全波)
⑦ 加速度总均方根值grms 可任何选择(半波或全波)
⑧ 多阶随机振动 可任何选择(半波或全波)
⑨ 各级道路模凝振动 可任何选择(半波或全波)
⑽ 全方位六度空间一起动作 可任何选择(半波或全波)
⑾ 模拟/圆型(球型)/振动 可任何选择(半波或全波)
⑿ 模拟/椭圆型/振动可任何选择(半波或全波)
7:振动频率:振动频率 0.5~600Hz可任意设定(±0.1%)
Y轴/上下-0.5~600Hz X轴/左右-0.5~600 Hz Z轴/前后-0.5~600Hz] 可任意设定(±0.1%)
8:最大试验负载(kg):未指定以100kg为主
□0~50kg (振幅:0~7 /最大加速度:0~20g)(同100kg价挌)
■0~100kg(振幅:0~5.0mm/最大加速度:0~15g)未指定以此机型出货
□0~150kg(振幅:0~4mm /最大加速度:0~15g)(同100kg价挌)
9:振动台面尺寸H:(6-10)mm
①频率共振最好增加1倍稳定性
②台面材料分(随机出货)□特殊铝合金(原色) □蓝色(或自指定颜色)
③台面上通孔(以实体为主):a:有28个(10mm) b:绑带通孔--*24个c:夹具(治具)通孔--*24个
④量测试螺丝孔-----*4个(5mm)
⑤防磁漏:地带面积(30cm):让磁漏减50-70%
10:台体(H/高):
六度一体机[随机正弦] 台体:50*55*50cm 台底:50*50cm
①超低台体/更低更稳定(每少1公分稳定0.5%)(市面目前科文公司高度最低)
②越低越稳定/越高失真越大误差越大
③防共振设计(増加3种防共振专业技术)
④中心轴防尘专业技术
⑤中心轴増加:过流(3倍)/过耐热210度/耐湿98%/耐爆/耐尘
⑥吸合式电磁振动台 元件组成:
a:高电感电磁圈b:超高电感硅钢片-E片/下片,I片/上片产生器c:弹簧钢片:特殊处理
d:支撑架 e:底座 f:台面 g:护套
⑦不会受总质量变动,改变承重或激振力
⑧因台面/底座/支撑架/弹簧钢片,一体合成配合电磁圈,更有效提高均匀稳定性,不受不规则物品的限制,产生不均匀及中心点稳定问题,减少治具费用
⑨振动方式:中心水平线为0,往上振往下振,真正符合振幅幅度mm(p-p)的要求,解决高频圆形电磁振动台缺点
⑩真正解决:各高频式电磁振动台很难解决(在50Hz时/5mm/20g/重量100kg以内)不受影响的技术
⑾防尘(可试用高尘地方)/耐超低温/耐高温/耐湿度(防静电)
11:振幅:(可任意调范围mmp-p): 0-5.0mm (不准碰撞情况)
□0~50kg (振幅:0~70mm/最大加速度:0~20g)(同100kg价挌)
■0~100kg(振幅:0~5.0mm/最大加速度:0~15g)未指定以此机型出货
□0~150kg(振幅:0~4mm /最大加速度:0~15g)(同100kg价挌)
a:在无负荷下,最大位移为5mm(p-p),此情况不可碰撞,
b:在最大负荷一半情况下,最大位移可达到为 5mm(p-p)
c:在最大负荷情况下,最大位移可达到为 5mm(p-p)要指定
※此情况不可碰撞,小于此位移值,试验机本身足以负荷
①频率:0.5~40HZ 可做到5mm:不准碰撞情况
a:在频率1Hz且无负荷下,最大位移为5mm(p-p),此情况不可碰撞,
b:在频率50Hz且无负荷下,最大位移为4mm(p-p),此情况不可碰撞
c:在频率40Hz且在最大负荷一半情况下,最大位移可达到为5mm(p-p),小于此位移值
d:在频率20Hz且在最大负荷情况下,其振动平台的最大位移量测值为5mm,此情况不可碰撞,小于此位移值,试验机本身足以负荷
②频率:0.5~55HZ 以振幅为主
③频率:1HZ为5mm,最大加速度可做到0.01g,35HZ为5mm,最大加速度可做到12.25g
12:最大加速度可任意调:0~20g(200m/s2)
①频率:45~600HZ 可做到20g
②频率:55~600HZ 以最大加速度为主
③频率:80HZ为20G,振幅最大可做到有1.56mm,600HZ为20g,振幅最大可做到0.028mm
④在频率10Hz且无负荷下,此情况不可碰撞,最大加速度量测值为-1g
⑤在频率50Hz且无负荷下,此情况不可碰撞,最大加速度量测值为-20g
加速度(单位g)=0.002*(50Hz)2*4(振幅单位mmp-p)=20g(196m/s2 )
⑥频率45Hz且在最大负荷一半下,不可碰撞,最大加速度量测值为-20g
⑦频率50Hz最大负荷下,此情况不可碰撞,最大加速度量测值为----20g
13: 最大正弦波激振力(推力 F):2000kgf(F=重量*加速度)
□F:为 50kg*20g=1000kgf (同100kg价挌)
■F:为100kg*15g=1500kgf (未指定以此机型出货)
□F:为150kg*15g=2250kgf (同100kg价挌)
14:时间控制:任何时间可设(秒为单位)
①执行时间(以秒为单位):0~65500秒(约18时)
②共可执行时间:循环次数(可设65500次*18时=5万天)(约135年)
15:最严酷条件下电源电压(V):220±20%/(50/60Hz)
①电子漏电装置;②装设防雷击装置;③总开关误动作装置及防高次谐波装置
16:最严酷条件下电流:15 A
①正常工作电流0.5-6A/不良碰撞电流(6-10)A(禁止超过10分锺)
②装设防漏电装置
③误动作/碰撞/过流/恢复安全装置
④(二次谐波/突波)电流装置
17:振动机功率:3.3 KW(最大)
①控制箱:低温设计/防高温设计
②台体:耐高温设计不良碰撞电流(6-10)A(禁止超过10分钟)
18:冷却方式:自然风冷
19:温湿度:温度-40℃~+80℃/湿度10%~95%
①控制箱:低温设计/防高温设计
②台体:耐高温设计不良碰撞电流(6-10)A(禁止超过10分锺)
20:噪音:60分贝以内:噪音: 5m外60分贝以内,是人耳所听声音;建筑物所能承受之力:台体正常工作最大量时,在2楼以上造成水平震动力,在地震震动小于1级内,对建筑物影响不大; 任何楼层皆可使用,不会对建筑物造成影响
21:电磁场辐射:正常在20-50毫高斯以内,最高100毫高斯以内(1公尺),非振动马达做成的振动台所能比的
23:另有8种标准(台体/台面)尺寸可选择,亦可定做台面
六度空间一体机[随机正弦]同一台面二轴同时振动
①20: □六度一体机[随机正弦] 台体:20*40*20cm □台底:20*20cm(30kg/50kg/80kg)
②35: □六度一体机[随机正弦] 台体:35*40*35cm □台底:20*20cm(30kg/50kg/80kg)
③50: ■六度一体机[随机正弦] 台体:50*55*50cm ■台底:50*50cm(50kg/100kg/150kg)
④75: □六度一体机[随机正弦] 台体:75*55*75cm □台底:50*50cm(50kg/100kg/150kg)
⑤80: □六度一体机[随机正弦] 台体:80*55*80cm □台底:80*80cm(50kg/100kg/150kg)
⑥100:□六度一体机[随机正弦] 台体:100*55*100cm □台底:100*100cm(50kg/100kg/150kg)
⑦125:□六度一体机[随机正弦] 台体:125*55*125cm □台底:125*125cm(50kg/100kg/150kg)
⑧150:□六度一体机[随机正弦] 台体:150*55*150cm □台底:150*150cm(50kg/100kg/150kg)
⑨200:□六度一体机[随机正弦] 台体:200*55*200cm □台底:200*200cm(80kg/150kg/200kg)
⑩特殊尺寸: □( 宽6M(米)*长10M(米) 之内皆可)
⑾以下各种振动模式尺寸:综合试验振动台;冲击型振动台;旋转型振动台;生产线机种;标准型;摇摆型振动台;飞机航空行驶型;越野车行驶型;摩托车行驶型;火车行驶型;颠簸型;船行驶型;甩动型(离心力型)皆可
24:总重量: 145 kg(净重140 kg)量只供参考
25:检验报告:可附上此台设备本司检验报告表:测试项目有
频率范围量测;最大位移量测;最大加速度量测;最大速度量测;工作环境条件:温度/湿度;外观检查;工作电压AC;试验系统在最大额定振动幅值作扫频振动时最大噪声;振动控制仪频率校准:在输出端用频率/示波器测试;调频测试(振动频率);扫频测试;对数 A 测试;对数 B 测试;可程序测试;倍数测试
26:附上:各类检验标准垂直与水平振幅/加速度凋整方式
垂直振幅参考值;水平振幅参考值;简易振幅调节范围;各产品振动性能的实验方法;商业标准 比 各种国家试验标准试验规程约大2.5倍,可来电询问;各种产品要选型情况,可来电询问;各种产品要如何测试,才真正达到振动目的,使产品出货后,不因振动因素造成不良
27:共有二组独立输出:备用另一组独立输出供使用
①控制箱有二个输出端可接2个台体
②可接各种情况的台体:垂直*1/水平*1/垂直*2/水平*2/(垂直*1彧水平*1)
③适应各种情况的标准型号
④(50kg/100kg/150kg)台体各不相同要指定/控制箱是(50kg/100kg)相同,150kg是不相同的
28:定加速度:±25% 内做扫频频率变化加速度不变
Y轴/上下--±25% 内做扫频频率变化加速度不变
X轴/左右--±25% 内做扫频频率变化加速度不变
{(物品转90℃)即是Z轴前后--±25% 内做扫频频率变化加速度不变}
|
①本司振动台10-100HZ单组测试较准,扫频定加速度可做,约有25%的频率点误差,
②比如10-100hz有100个频率点,其中有25个频率点超出标准范围外75个频率点在标准范围内,(因机械结构钢性/及无回授调整)
③或可把贵司所要做的定加速要求值告知,本司出货时一起附上表,贵司照调即可会较准
④如要照标准可买有回授的振动台(比如圆筒式电磁振动台/本身有加速度传感器/可量测及回授调整),但价格约本司10-30倍价格
29:定振幅:±25% 内做扫频频率变化振幅不变
Y轴/上下--±25% 内做扫频频率变化振幅不变
X轴/左右--±25% 内做扫频频率变化振幅不变
{(物品转90℃)即是Z轴前后--±25% 内做扫频频率变化振幅不变}
|
①本司振动台10-100HZ单组测试较准,扫频定加速度可做,约有25%的频率点误差,
②比如10-100hz有100个频率点,其中有25个频率点超出标准范围外75个频率点在标准范围内,(因机械结构钢性/及无回授调整)
③或可把贵司所要做的定加速要求值告知,本司出货时一起附上表,贵司照调即可会较准
④如要照标准可买有回授的振动台(比如圆筒式电磁振动台/本身有加速度传感器/可量测及回授调整),但价格约本司10-30倍价格
⑤本司附上(定振幅/定加速度)调节方法(但要使测量仪LD-T1/可测试20mm)
30:精密度:频率可显示到0.01Hz
①输出点:用(数字示波器或频率计)量设定值与实际值(误差±3‰)
②输出点:本司附上输出点测试连接线
31:调频频率(单组频率):频率/时间/振幅/加速度可任意设定
①调频频率范围:0.5~600HZ (可显示到0.01Hz)
②时间:执行时间(以秒为单位):0秒~135年
③振幅(可任意调范围mmp-p): 0-5.0mm
④最大加速度可任意调: 0~20g(200m/s2)
Y轴/上下--频率/时间/振幅/加速度可任意设定
X轴/左右--频率/时间/振幅/加速度可任意设定{Z轴前后)后再(Y轴上下)}
f(频率)
|
32:扫频频率:频率/速率/时间/振幅/加速度可任意设定
A:①扫频频率范围 :0.5~600HZ调 (可显示到0.01Hz)
②时间:执行时间(以秒为单位):0秒~135年
③振幅(可任意调范围mmp-p): 0-5.0mm
④最大加速度可任意调: 0~20g(200m/s2)
⑤真正标准来回扫频及可循环,可设定无限组自动振动
⑥扫频:频率与电压正比(频率低电压低,频率高电压高)
B:真正的扫频
a:①比如10HZ~60HZ~10HZ扫频,要从10HZ开始到60HZ再60HZ不能停顿,60HZ到10HZ再10HZ不能停顿,如此重复才是正确扫频
②在60HZ与10HZ停顿皆为不正确
③甚至更假的用4段才做完,10HZ至11HZ到10.9HZ再到60HZ、60HZ到59HZ到59.1HZ到10HZ才完
④如做10HZ-60HZ-10HZ的扫频防冒是从1开始到10HZ到50HZ到10HZ停顿自整定后第二次来回才开始正常工作
⑤现本公司可直接10HZ-60HZ-10HZ开始工作
b:①频率/速率/时间/振幅/加速度可任意设定
②真正标准来回扫频及可循环,可设定无限组自动振动
c:能做欧美日这几年商业的要求 10到60HZ要30分钟,60HZ到10HZ要30分钟的扫频要求
d:真正解决扫频从“0”开始的缺点
①防冒者功能/扫频必须从“0”开始前2周自我调试此缺点科文(KOWIN)早已突破解决
②可一开始从低频开始做到所设定高频真正的扫频
C:第一种正确扫频:Y轴/上下/扫频频率(20~80Hz)(黑线)
X轴/左右/扫频频率(10~60Hz)(红线){Z轴前后)后再(Y轴上下)}
|
1)(A=C)与(B=D)可任意设定频率。
2)(a=c)与(b=d)可任意设定时间。
3)且A→B→C → A→B可任意设定次数达65500。
4)且到达B/C/D时不可停留要马上转换才是标准只有科文公司,如上
D:第二种正确扫频:Y轴/上下/扫频频率(20~80Hz)
X轴/左右/扫频频率(10~60Hz)(红线){ Z轴前后)后再(Y轴上下)}
f(频率)
|
1)A与B可任意设定频率。
2)a可任意设定时间。
3)且A→B→ A→B可任意设定次数达65500。
4)且到达B/C/D时不可停留要马上转换才是标准只有本司,如上
33:可程序频率:频率/速率/时间/振幅/加速度可任意设定
A:①可程序频率范围:0.5~600HZ调 (可显示到0.01Hz)
②每一段频率振多少时间:执行时间(以秒为单位):0秒~135年
③振幅(可任意调范围mmp-p):0-5.0mm
④最大加速度可任意调: 0~20g(200m/s2)
⑤可设定16组可循环成无限组自动振动/计算机型可无限组自动振动
⑥标准型以最低频率为主,调整(振幅/加速度),其他可程序频率以此出输量输出,频率越高(振幅/加速度)越少(低)
⑦计算机型可无限组自动振动:每一段(频率/时间/振幅/加速度可任意设定)
B:可程序(可任意设定每一段频率振多少时间)
Y轴/上下/可程序频率(黑线)
X轴/左右/可程序频率(红线){ Z轴前后)后再(Y轴上下)}
①正确
f频率
|
34:倍频频率:倍频频率/时间/振幅/加速度可任意设定
①可程序频率/时间/振幅/加速度可任意设定②可设定无限组自动振动
A:①倍频频率范围 :0.5~600HZ调 (可显示到0.01Hz)
②每一段频率振多少时间:执行时间(以秒为单位):0秒~135年
③振幅(可任意调范围mmp-p): 0-5.0mm
④最大加速度可任意调: 0~20g(200m/s2)
⑤可设定16组可循环成无限组自动振动/计算机型可无限组自动振动
⑥标准型以最低频率为主,调整(振幅/加速度),其他可程序频率以此出输量输出,频率越高(振幅/加速度)越少(低)
计算机型可无限组自动振动:每一段(频率/时间/振幅/加速度可任意设定)
B:倍频(可任意设定每一段频率振多少时间) 倍频:下一频率为前一频率的信数
f频率
|
35:对数频率:频率/速率/时间/振幅/加速度可任意设定
A:①对数频率范围:0.5~600HZ调 (可显示到0.01Hz)
②时间:执行时间(以秒为单位):0秒~135年
③振幅(可任意调范围mmp-p): 0-5.0mm
④最大加速度可任意调: 0~20g(200m/s2)
⑤真正标准来回扫频及可循环,可设定无限组自动振动
⑥对数:频率与电压正比(频率低电压低,频率高电压高)
⑦同扫频功能只是[F(频率)/T(时间)的曲线照对数处理]
B:真正的对数: 真正解决对数从“0”开始的缺点
C:第一种正确对数:Y轴/上下/扫频频率(20~80Hz)(黑线) X轴/左右/扫频频率(10~60Hz)(红线)
D:第二种正确对数: Y轴/上下/扫频频率(20~80Hz)(黑线) X轴/左右/扫频频率(10~60Hz)(红线)
36:随机振动:亦可(振动方向模式)/(频率模式)/(波形模式)
37:随机功率谱密度(P.S.D):可做/设定随机功率谱密度(P.S.D)
38:加速度总均方根值grms:可照要求做/加速度总均方根值grms
39:多階随机振动:各种做法出貨时可提供(设定/模式/案例/执行方式)
40:各级道路模凝振动:各种做法出貨时可提供(设定/模式/案例/执行方式)
41:全方位四度空间一起动作:各种做法出貨时可提供(设定/模式/案例/执行方式)
42:模擬[圆型(球型)]振动:各种做法出貨时可提供(设定/模式/案例/执行方式)
43:模擬[椭圆型]振动:各种做法出貨时可提供(设定/模式/案例/执行方式)
44:全功能标准型:以上皆包含:全方位四度空间一体机[隨机.正弦]一起动作/真正(同时/个别/连续)振动]
45:485通讯界面:可升级计算机控制机种
46:全功能计算机控制:才含微电脑控制型(共包含) (以实体为主)
软件免费;通迅界面;隔离器;界面卡;计算机HP打印机
