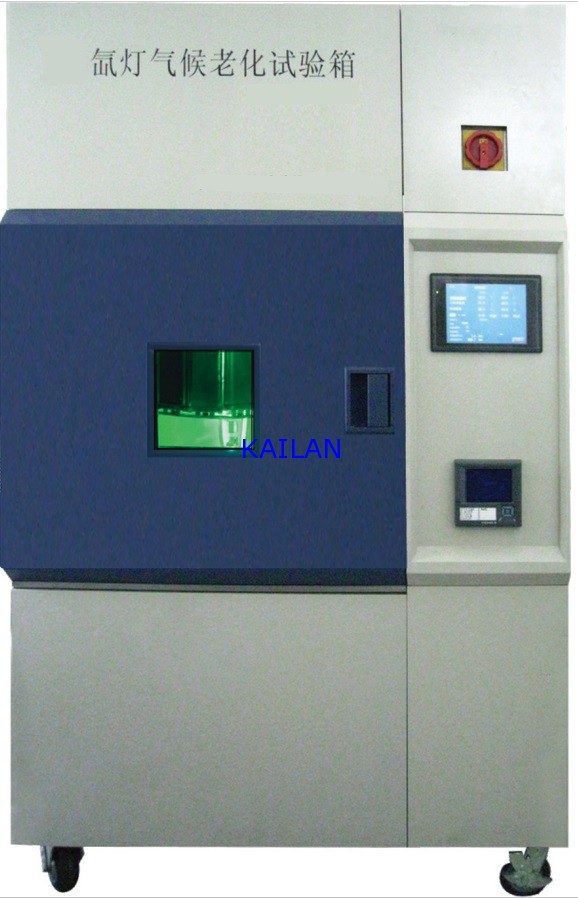

QI-H-038氙弧灯人工气候老化试验箱(CI4000)
氙灯人工老化试验箱，主要采用水冷长弧氙灯为光源，通过改变温度（样品架温度、工作室温）、相对湿度、降雨方式等方式，模拟户外气候试验条件的光、热和水的综合组合，对测试材料进行光化能与机械性能的人工老化试验。对主要控制参数为光辐照度、工作室温、样品架温度、相对湿度能闭合回路自动控制。本仪器采用先进的控制器 PLC,控制先进、稳定；控制过程中有各种报警信息，维护性好。该装置符合国内氙灯老化试验标准与国际标准ATTCC、ISO、DIN、ASTM等。适应范围广泛，有塑料、涂料、橡胶、纺织品、汽车、建筑材料等。本仪器控制系统有：氙灯自动控制系统；氙灯冷却系统；温度控制系统；湿度控制系统；氙灯保障报警系统组成。
技术规格
|
总暴晒面积
|
6500cm2(1008 in2) |
|
|
工作室尺寸 |
780×790×780 (宽*高*深 in mm) |
|
|
温度范围 |
工作室温度 |
|
|
黑板温度 |
|
|
|
黑标准温度 |
|
|
|
相对湿度范围 |
光照 |
10～75% |
|
黑暗 |
10～95% |
|
|
光辐照度 |
可选340nm、420nm或300～400nm波长自动控制 |
|
|
0.25 /㎡～1.2 W/㎡ @340nm
0.5W /㎡～2.5W/㎡ @420nm
25W /㎡～130 W/㎡ @(300～400nm) |
||
|
样品架类型 |
AH型,三层结构 |
|
|
试样架 |
标准架65个（150× |
|
我们的优势
|
Ü 采用人工界面触摸屏，操作方便简单 |
|
Ü 光辐照度可调可控，具有高辐照强度控制功能 |
|
Ü 完善的工作室温和样品温度控制系统，具有超温保护功能 |
|
Ü 专业、合理的工作室内部设计和空气循环系统, 保证样品试验的均匀性、精确性 |
|
Ü 相对湿度自动控制，能满足严酷的试验方法 |
|
Ü 环保型氙灯冷却系统 |
|
Ü 通过不同的内外过滤罩模拟不同户外试验条件 |
|
Ü 具有水位过低报警与自动补水双重功能 |
|
Ü 整机采用优质不锈钢，耐用美观 |
|
Ü 有水质监控、报警功能 |
试验箱技术参数
实验室环境条件
|
环境温度 |
23±2℃ |
|
环境相对湿度 |
＜80% |
温度
|
温度范围 |
工作室温度 |
|
|
黑板温度 |
|
|
|
黑标准温度 |
|
|
|
温度波动度 |
±1℃ |
|
湿度
|
相对湿度范围 |
光照 |
10～75% |
|
黑暗 |
10～95% |
|
|
相对湿度波动度 |
±4% |
|
光辐照度
|
光辐照度 |
可选340nm、420nm或300～400nm波长，自动控制 |
|
0.25 /㎡～1.2 W/㎡ @340nm
0.5W /㎡～2.5W/㎡ @420nm
25W /㎡～130 W/㎡ @(300～400nm) |
|
|
光辐照度偏差 |
±0.01W/m2 |
|
高辐照强度控制 |
可达到2个太阳或更高水平 |
|
总暴晒面积
|
6500cm2(1008 in2) |
|
标准试样架 |
65个（ |
|
光辐照度校准功能 |
采用校准氙灯，通过国家计量部门校验 |
氙灯人工气候试验箱光源与太阳的光谱比较
试验方法和程序
|
试验方法、程序容量 |
固定:12个国际、国家氙灯老化试验标准 |
|
可编辑：4个，可设定最大150个程序段 |
|
|
模拟不同的试验条件 |
采用不同的内外过滤罩：Boro/Boro, Quartz/Boro, Quartz/Quartz,Boro/Sodalime等 |
|
光照/黑暗循环
|
自动控制，实时监控并显示 |
|
满足的试验标准 |
GB/T1865-1997 GB/T16422.2-1999
GB/T1189-91 GB/T12527-2008
GB/T14049-2008
SAEJ1885 ；SAEJ19960
ISO 105B-06 ；ISO 105B-02 ；ISO 105B-04
ISO4892-2 ；ISO11341
AATCC16E ；AATCC169(1)
JASOM346-93 IEC
GMW3414TM Ford Interior
ASTM G155-1 ASTM G155-4 ASTM G155-5
ASTM G154 ASTM G151 ASTM D5423
|
不同过滤罩模拟不同的试验条件
试样要求
本试验设备禁止
易燃、易爆、易挥发性的物质试样的试验、或储存腐蚀的物质试样的试验、或储存生物试样的试验、或储存强电磁发射源试样的试验。
试验箱结构特征
箱体、保温围护
|
外部箱体 |
1200×2050×1100（W×H×D）mm |
|
优质喷涂钢板或304不锈钢 |
|
|
内部箱体 |
780×790×780（W×H×D）mm |
|
不锈钢SUS316 |
|
|
保温材料 |
硬质泡沫 |
|
重量 |
550kg |
工作门
|
Ü 单开铰链门（左铰链，右把手） |
|
Ü 防紫外观察窗，采用美国进口防紫外、耐高温玻璃；经权威机构中国计量科学研究院检测合格 |
|
Ü 门框防凝露装置 |
|
Ü 保温材料：硬质泡沫 |
样品架
|
Ü AH型,三层结构，保证样品光辐照、喷淋的均匀性 |
|
Ü 采用不锈钢SUS316，耐酸、耐碱、耐光辐射 |
|
Ü 65个150mm×70mm的标准样品架 |
|
Ü 可根据用户的特殊要求订制样品架 |
旋转鼓型试验架
箱体材料
箱体内外全部采用不锈钢构成，利用进口先进的激光、线切割等加工设备，外观平整光滑，色泽均匀美观耐用，适应各种恶劣环境。 焊料及焊缝，其机械性能和物理性能，保证试验箱正常高温使用，最高温度可以达到100℃。
箱体结构
分为三层：上方安装的仪表电器有：循环鼓风电机、水电阻率监控表、氙灯冷却水监控表，变频器等。下方安装了氙灯电源的部件、氙灯冷却水箱、循环水泵等。中部为箱体工作室部分，为双层不锈钢，中间为硬质泡沫，厚度为50mm，保证进行高温试验时，外壁的温度不超过 30℃。还有硬件与软件设计双重保护：当工作室温超过93℃，或工作室温超过试验设定温度的（1～100%，用户可自行设定），仪器自动停止，转到冷却循环程序，避免高温样品损坏。
控制系统
氙灯自动控制系统
|
控制方式 |
自动控制，保证氙灯辐照度不随氙灯衰老而衰减 |
|
校准 |
采用校准氙灯 |
|
系统自带校准程序 |
|
|
水冷氙灯的水冷却方式 |
自动控制冷却水温度 |
|
意大利进口水泵、全不锈钢冷风机 |
|
|
环保型省水设计 |
|
|
流量开关，缺水保护 |
|
|
水冷氙灯 |
6.5KW,寿命超过2000小时，拆卸方便 |
氙灯自动控制系统
本系统是整套设备的核心：由氙灯工作电源、氙灯光辐照度自动控制构成。氙灯电源由氙灯升压变压器，氙灯电抗器，功率调节器等组成。氙灯光辐照度控制装置由光传感器（窄带波长340nm、420nm或宽波长300～400nm的光监控传感器），光学装置；光辐照度信号处理器等组成。
氙弧灯触发器是光能量系统的技术要点，是试验箱工作系统中的关键核心部件。触发器性能特点：点燃的机率高，不易损坏，寿命长，并带有安全保护电路，避免高压旁路对外围电器的影响。
氙灯光辐照度自动控制，为了达到稳定控制光辐照度，本仪器采用了窄带波长340nm、420nm或宽波长300～400nm的光监控传感器。该装置通过石英棒把氙灯的光能量接到监测装置，当检测到窄带波长的能量与设定值不相等时，自动调节氙灯工作的功率，直到辐照值达到设定值为止。
光辐照度校准功能
本产品采用标准氙灯自动校准功能，每 400 小时，有报警信息提醒用户。保证氙灯老化试验过程中关键的指标-光辐照度的准确性，并且标准氙灯经过国家权威机构中国计量科学研究院检测。
电气控制系统
|
运行方式
|
程序式运行 |
|
设定方式 |
中文菜单，触摸屏输入 |
|
温湿度控制系统 |
离心风机 |
|
调速变频器 |
|
|
风门调节器 |
|
|
超声波加湿器 |
|
|
不锈钢加热丝：无触点SSR加热控制方式 |
|
|
空气过滤器 |
|
|
喷淋系统 |
样品喷淋、样品架喷淋 |
|
程序自动控制 |
|
|
水箱加水系统 |
自动加水 |
|
有（无）纸记录仪
|
对试验主要参数自动保存，调用方便 |
温湿度控制系统
温度控制系统
样品表面温度（黑板温度、黑标准温度）控制采用了韩国进口的变频器自动调节温度，工作室温采用了美国进口的执行器控制。
本仪器采用风门控制器和空气加热器调节试验箱温度，当试验箱内的温度较高时，风门打开使箱内的热空气排出箱外，同时外面新鲜冷空气补进来，进行了内外空气循环。直至试验箱温度达到要求时风门关闭。当温度较低不能满足要求时，关闭风门，空气加热器加热流入箱内的空气，以保持试验所需的温度要求。
本仪器还可选用白板温度、白标准温度等 7 种温度传感器。
相对湿度控制系统
湿度控制系统是氙灯试验箱中湿度条件的系统。本仪器主要是采用水加热、 超声波加湿装置，以达到试验湿度要求。这种方法产生的湿雾使试验箱内的湿度比较均匀，易于控制，还有环保节约用水，维护简便，特别避免对样品的污染。（国内或进口同类型设备采用水气混合加湿的方法，空气由空气压缩机产生，常附有大量的油等物质）
氙灯冷却控制系统
本仪器为水冷氙灯，氙灯冷却水循环利用，采用风冷冻装置冷却氙灯冷却水。特点该装置氙灯冷却水的用量很少，1 升/周。该冷却装置为国内首创，技术特点环保、简单、维护少。
保护系统
|
总电源、分路电源开关 |
西门子开关 |
|
氙灯系统 |
氙灯冷却缺水保护
|
|
氙灯冷却水超温保护 |
|
|
氙灯辐照度值低（高）报警 |
|
|
氙灯冷却水位低保护 |
|
|
门安全保护 |
|
|
温度控制系统 |
样品架温度超温保护 |
|
样品架温度低报警 |
|
|
工作室温超温保护 |
|
|
鼓风电机异常保护 |
|
|
加湿系统 |
湿度显示异常报警 |
|
其它 |
漏电、过流超载保护 |
|
纯净水电阻率异常报警 |
关键控制配件
仪器保障报警控制系统：该仪器关键控制配件采用国际品牌产品：如电源开关、控制零件采用西门子公司的；样品架的传动采用了日本的电机；氙灯的冷却循环水泵采用了意大利进口的等等。
报警分类
本仪器可以提供以下几类报警：
控制参数报警：包括绝对值报警、偏差报警、变化速度报警等。
故障报警：包括诊断报警和后备硬件故障报警。
其他自定义的报警：报警可以根据严重性和轻重缓急划分不同的报警级别，不同级别的报警具有不同的表现形式。
报警表现方式
报警会及时地在监控系统上显示出来，有以下几种表现方式：
文字提示：在发生报警的位置和报警画面上均以文字显示相应报警信息。
颜色变化：在发生报警的位置和报警画面上以不同颜色标识不同的报警。
声音报警：发生报警时，系统将以音响形式反映报警。
闪烁：在发生报警的位置，相应的测点对象闪烁，提示操作人员此处发生报警。
所有产生的报警在报警产生时将自动登录到数据库，在报警画面上显示出来，可在报警画面上予以确认并销音。
PLC和人机界面触摸屏
|
PLC |
美国 GE IC200系列 |
|
工作温度：-10-60℃ |
|
|
存储温度：-40℃∽+85℃ |
|
|
相对湿度：5-95% |
|
|
振 动：1.0G， 9-150Hz |
|
|
冲 击：15G， 11ms |
|
|
数据采集系统的MTBF（平均无故障时间）≥100000小时 |
|
|
防雷性能：雷击感应电压小于5KV，雷击感应电流小于1700A，响应时间小于10-12秒 |
|
|
人机界面触摸屏 |
韩国TOP |
人机界面触摸屏性能特点
|
Ü 可选的显示设备:高分辨率，高亮度的色彩 |
|
Ü 高速图形控制器 |
|
Ü 前面板防水、防尘处理: IP65F |
|
Ü 方便安装的超薄设计 |
|
Ü 具有串行、并行通讯口 |
|
Ü 耐用的矩阵式触摸键 |
|
Ü 闪存存储画面 |
|
Ü 可下载操作系统软件及字体库数据 |
|
Ü 动态的用户图形和 Tags 界面 |
|
Ü 多语种支持：中文、英语、韩文、日语等 |
|
Ü 多种控制器通讯驱动支持 |
|
Ü 基于Window的人机界面设计软件工具 |
|
Ü 控制器通讯诊断方式：具有协议分析功能 |
|
Ü 具有数据、参数批处理的配方功能 |
|
Ü 具有数据上载功能（屏幕/转移/处理数据） |
|
Ü 便于使用内部系缓冲器的存储器 |
|
Ü 直接/间接地址设定到PLC或控制器 |
|
Ü 所有windows 字体可以作为输入 |
美国进口GE CPU
扩展的指令集
程序块移动，阵列
双精度算术运算
PID功能
间接寻址
输入/输出软件组态
诊断错误表
四级口令保护
结构化编程
具有故障历史记录功能，自诊断功能。支持以太网Ethernet TCP/IP，工业控制网，设备网，支持多网配置。
指令系统包括逻辑控制和计时，计数功能；加减乘除和平方根、比例、二十进制/BCD转换等运算功能；比较与立即输入、输出功能；闭环PID调节功能；顺序控制、移位、转换/子程序功能；定时中转功能；文件处理功能逻辑指令，调试处理故障诊断指令、块指令、特殊指令、字符串处理指令。
中断功能包括定时器中断、掉电中断、IO中断、外部中断。
特殊模块品种丰富：PID模块，温度模块，高速计数模块、位置控制模块、运动控制模块等。
诊断：CPU具备强有力的诊断能力，当系统发生异常情况时，通过报警提示操作人员、系统维护人员或者供逻辑程序进行自动处理， 这些功能是由基于CPU的硬件系统所提供的故障诊断信息来完成的。
诊断能力是根据CPU、存储器、通讯、以及I/O的状态报告相应的信息，能诊断到模块、I/O通道一级的故障。
在提供报警信息的时候，分为CPU故障表和I/O故障表，将故障的类型、位置、时间标志等内容一起登录到相应的故障表中。
可通过顺序功能流程图、梯形图、功能块图或“C”语言编程，并可进行在线或离线编程操作。
所有的故障信息可以由以下的几种方式进行访问：上位机、通讯设备、梯形图逻辑程序或功能框图
CPU MTBF（平均无故障时间）≥100000小时
人机界面触摸屏
人机界面的功能描述
设备状态的监视、设备故障的监视及确认，图形化动态显示，现场检测点的显示、检测和报警，试验参数的设定等。
一、空间
1、面积大于2m×3m，高度大于3m的空间。
2、有良好的排水、通风系统。
3、试验箱排水口位于箱体底部左后方。
4、排风口位于箱体顶部左前方，尺寸为20 mm×55 mm。
5、环境温度为23±
二、电源
1、三相四线，380V，50Hz，有良好的接地。
2、最大电流52A，建议选用优质有过电流及漏电保护的总开关，使用10平方以上的电源总线。
3、试验箱总电源接口位于箱体底部右前方。
三、水源
1、水压: 138～344Kpa(20～50psi) ；流量：最小
2、氙灯冷却、喷淋、加湿使用水：要求达到国家分析实验室二级用水水质，水的固体杂质含量小于1mg/L。
