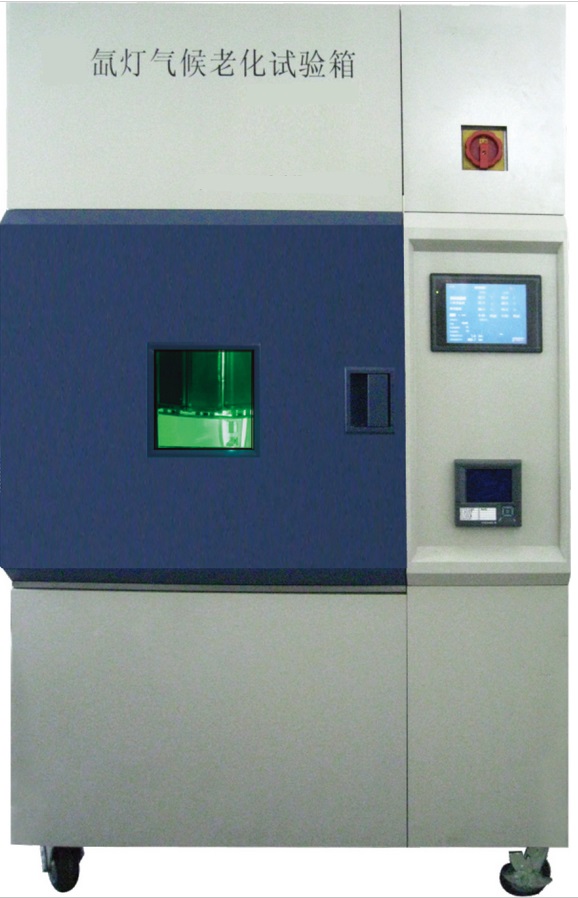

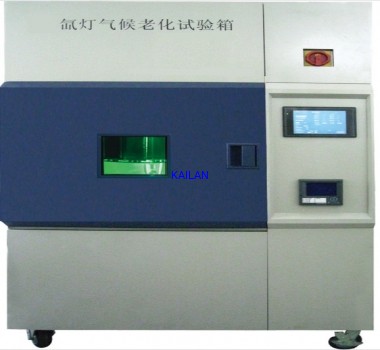

QI-H-038水冷式氙弧灯人工气候老化试验箱(CI4000)
QI-H-038水冷式氙弧灯人工气候老化试验箱(CI4000) ../upload/201610/QI

QI-H-038氙弧灯人工气候老化试验箱(CI4000)

氙灯人工老化试验箱,主要采用水冷长弧氙灯为光源,通过改变温度(样品架温度、工作室温)、相对湿度、降雨方式等方式,模拟户外气候试验条件的光、热和水的综合组合,对测试材料进行光化能与机械性能的人工老化试验。对主要控制参数为光辐照度、工作室温、样品架温度、相对湿度能闭合回路自动控制。本仪器采用先进的控制器 PLC,控制先进、稳定;控制过程中有各种报警信息,维护性好。该装置符合国内氙灯老化试验标准与国际标准ATTCCISODINASTM等。适应范围广泛,有塑料、涂料、橡胶、纺织品、汽车、建筑材料等。本仪器控制系统有:氙灯自动控制系统;氙灯冷却系统;温度控制系统;湿度控制系统;氙灯保障报警系统组成。

技术规格

总暴晒面积

































6500cm2(1008 in2)

工作室尺寸

780×790×780 (** in mm)

温度范围

工作室温度

3585

黑板温度

40110

黑标准温度

40120

相对湿度范围

光照

1075%

黑暗

1095%

光辐照度

可选340nm420nm300400nm波长自动控制

0.25 /㎡~1.2 W/㎡ @340nm

0.5W /㎡~2.5W/㎡ @420nm

25W /㎡~130 W/㎡ @(300~400nm)

样品架类型

AH,三层结构

试样架

标准架65个(150×70mm)或根据用户要求订制

我们的优势

Ü  采用人工界面触摸屏,操作方便简单

Ü  光辐照度可调可控,具有高辐照强度控制功能

Ü  完善的工作室温和样品温度控制系统,具有超温保护功能

Ü  专业、合理的工作室内部设计和空气循环系统, 保证样品试验的均匀性、精确性

Ü  相对湿度自动控制,能满足严酷的试验方法

Ü  环保型氙灯冷却系统

Ü  通过不同的内外过滤罩模拟不同户外试验条件

Ü  具有水位过低报警与自动补水双重功能

Ü  整机采用优质不锈钢,耐用美观

Ü  有水质监控、报警功能

试验箱技术参数

实验室环境条件

环境温度

23±2

环境相对湿度

80%

温度

温度范围

工作室温度

3595

黑板温度

40110

黑标准温度

40120

温度波动度

±1℃

湿度

相对湿度范围

光照

1075%

黑暗

1095%

相对湿度波动度

±4%

光辐照度

光辐照度

可选340nm420nm300400nm波长,自动控制

0.25 /㎡~1.2 W/㎡ @340nm

0.5W /㎡~2.5W/㎡ @420nm

25W /㎡~130 W/㎡ @(300~400nm)

光辐照度偏差

±0.01W/m2

高辐照强度控制

可达到2个太阳或更高水平

总暴晒面积

































6500cm2(1008 in2)

标准试样架

65个(150mm×70mm)或根据用户要求订制

光辐照度校准功能

采用校准氙灯,通过国家计量部门校验



氙灯人工气候试验箱光源与太阳的光谱比较

试验方法和程序

试验方法、程序容量

固定:12个国际、国家氙灯老化试验标准

可编辑:4个,可设定最大150个程序段

模拟不同的试验条件

采用不同的内外过滤罩:Boro/Boro, Quartz/Boro, Quartz/Quartz,Boro/Sodalime

光照/黑暗循环































自动控制,实时监控并显示

满足的试验标准

GB/T1865-1997 GB/T16422.2-1999

GB/T1189-91   GB/T12527-2008

GB/T14049-2008

SAEJ1885 SAEJ19960

ISO 105B-06ISO 105B-02ISO 105B-04

ISO4892-2ISO11341

AATCC16EAATCC169(1)

JASOM346-93  IEC 68-2-18

GMW3414TM    Ford Interior

ASTM G155-1    ASTM G155-4  ASTM G155-5

 ASTM G154  ASTM G151 ASTM D5423



不同过滤罩模拟不同的试验条件

试样要求

本试验设备禁止

易燃、易爆、易挥发性的物质试样的试验、或储存腐蚀的物质试样的试验、或储存生物试样的试验、或储存强电磁发射源试样的试验。

试验箱结构特征

箱体、保温围护

部箱体

1200×2050×1100(W×H×D)mm

优质喷涂钢板或304不锈钢

内部箱体

780×790×780(W×H×D)mm

不锈钢SUS316

保温材料

硬质泡沫

重量

550kg

工作门

Ü  单开铰链门(左铰链,右把手)

Ü  防紫外观察窗,采用美国进口防紫外、耐高温玻璃;经权威机构中国计量科学研究院检测合格

Ü  门框防凝露装置

Ü  保温材料:硬质泡沫

样品架

Ü  AH,三层结构,保证样品光辐照、喷淋的均匀性

Ü  采用不锈钢SUS316,耐酸、耐碱、耐光辐射

Ü  65150mm×70mm的标准样品架

Ü  可根据用户的特殊要求订制样品架

旋转鼓型试验架

箱体材料

箱体内外全部采用不锈钢构成,利用进口先进的激光、线切割等加工设备,外观平整光滑,色泽均匀美观耐用,适应各种恶劣环境。 焊料及焊缝,其机械性能和物理性能,保证试验箱正常高温使用,最高温度可以达到100℃。

箱体结构

分为三层:上方安装的仪表电器有:循环鼓风电机、水电阻率监控表、氙灯冷却水监控表,变频器等。下方安装了氙灯电源的部件、氙灯冷却水箱、循环水泵等。中部为箱体工作室部分,为双层不锈钢,中间为硬质泡沫,厚度为50mm,保证进行高温试验时,外壁的温度不超过 30℃。还有硬件与软件设计双重保护:当工作室温超过93℃,或工作室温超过试验设定温度的(1100%,用户可自行设定),仪器自动停止,转到冷却循环程序,避免高温样品损坏。

控制系统

氙灯自动控制系统

控制方式

自动控制,保证氙灯辐照度不随氙灯衰老而衰减

校准

采用校准氙灯

系统自带校准程序

水冷氙灯的水冷却方式

自动控制冷却水温度

意大利进口水泵、全不锈钢冷风机

环保型省水设计

流量开关,缺水保护

水冷氙灯

6.5KW,寿命超过2000小时,拆卸方便

氙灯自动控制系统

本系统是整套设备的核心:由氙灯工作电源、氙灯光辐照度自动控制构成。氙灯电源由氙灯升压变压器,氙灯电抗器,功率调节器等组成。氙灯光辐照度控制装置由光传感器(窄带波长340nm420nm或宽波长300400nm的光监控传感器),光学装置;光辐照度信号处理器等组成。

氙弧灯触发器是光能量系统的技术要点,是试验箱工作系统中的关键核心部件。触发器性能特点:点燃的机率高,不易损坏,寿命长,并带有安全保护电路,避免高压旁路对外围电器的影响。

氙灯光辐照度自动控制,为了达到稳定控制光辐照度,本仪器采用了窄带波长340nm420nm或宽波长300400nm的光监控传感器。该装置通过石英棒把氙灯的光能量接到监测装置,当检测到窄带波长的能量与设定值不相等时,自动调节氙灯工作的功率,直到辐照值达到设定值为止。

光辐照度校准功能

本产品采用标准氙灯自动校准功能,每 400 小时,有报警信息提醒用户。保证氙灯老化试验过程中关键的指标-光辐照度的准确性,并且标准氙灯经过国家权威机构中国计量科学研究院检测。

电气控制系统

运行方式

































程序式运行

设定方式

中文菜单,触摸屏输入

温湿度控制系统

离心风机

调速变频器

风门调节器

超声波加湿器

不锈钢加热丝:无触点SSR加热控制方式

空气过滤器

喷淋系统

样品喷淋、样品架喷淋

程序自动控制

水箱加水系统

自动加水

有(无)纸记录仪



对试验主要参数自动保存,调用方便






















温湿度控制系统

温度控制系统

样品表面温度(黑板温度、黑标准温度)控制采用了韩国进口的变频器自动调节温度,工作室温采用了美国进口的执行器控制。

本仪器采用风门控制器和空气加热器调节试验箱温度,当试验箱内的温度较高时,风门打开使箱内的热空气排出箱外,同时外面新鲜冷空气补进来,进行了内外空气循环。直至试验箱温度达到要求时风门关闭。当温度较低不能满足要求时,关闭风门,空气加热器加热流入箱内的空气,以保持试验所需的温度要求。

本仪器还可选用白板温度、白标准温度等 7 种温度传感器。

相对湿度控制系统

湿度控制系统是氙灯试验箱中湿度条件的系统。本仪器主要是采用水加热、 超声波加湿装置,以达到试验湿度要求。这种方法产生的湿雾使试验箱内的湿度比较均匀,易于控制,还有环保节约用水,维护简便,特别避免对样品的污染。(国内或进口同类型设备采用水气混合加湿的方法,空气由空气压缩机产生,常附有大量的油等物质)

氙灯冷却控制系统

本仪器为水冷氙灯,氙灯冷却水循环利用,采用风冷冻装置冷却氙灯冷却水。特点该装置氙灯冷却水的用量很少,1 /周。该冷却装置为国内首创,技术特点环保、简单、维护少。

保护系统

总电源、分路电源开关

西门子开关

氙灯系统

氙灯冷却缺水保护



氙灯冷却水超温保护

氙灯辐照度值低(高)报警

氙灯冷却水位低保护

门安全保护

温度控制系统

样品架温度超温保护

样品架温度低报警

工作室温超温保护

鼓风电机异常保护

加湿系统

湿度显示异常报警

其它

漏电、过流超载保护

纯净水电阻率异常报警

关键控制配件

仪器保障报警控制系统:该仪器关键控制配件采用国际品牌产品:如电源开关、控制零件采用西门子公司的;样品架的传动采用了日本的电机;氙灯的冷却循环水泵采用了意大利进口的等等。

报警分类

本仪器可以提供以下几类报警:

控制参数报警:包括绝对值报警、偏差报警、变化速度报警等。

故障报警:包括诊断报警和后备硬件故障报警。

其他自定义的报警:报警可以根据严重性和轻重缓急划分不同的报警级别,不同级别的报警具有不同的表现形式。

报警表现方式

报警会及时地在监控系统上显示出来,有以下几种表现方式:

文字提示:在发生报警的位置和报警画面上均以文字显示相应报警信息。

颜色变化:在发生报警的位置和报警画面上以不同颜色标识不同的报警。

声音报警:发生报警时,系统将以音响形式反映报警。

闪烁:在发生报警的位置,相应的测点对象闪烁,提示操作人员此处发生报警。

所有产生的报警在报警产生时将自动登录到数据库,在报警画面上显示出来,可在报警画面上予以确认并销音。

PLC和人机界面触摸屏

PLC

美国 GE IC200系列

工作温度:-10-60

存储温度:-40℃∽+85

相对湿度:5-95%

    动:1.0G 9-150Hz

    击:15G 11ms

数据采集系统的MTBF(平均无故障时间)≥100000小时

防雷性能:雷击感应电压小于5KV,雷击感应电流小于1700A,响应时间小于10-12

人机界面触摸屏

韩国TOP



人机界面触摸屏性能特点

Ü  可选的显示设备:高分辨率,高亮度的色彩

Ü  高速图形控制器

Ü  前面板防水、防尘处理: IP65F

Ü  方便安装的超薄设计

Ü  具有串行、并行通讯口

Ü  耐用的矩阵式触摸键

Ü  闪存存储画面

Ü  可下载操作系统软件及字体库数据

Ü  动态的用户图形和 Tags 界面

Ü  多语种支持:中文、英语、韩文、日语等

Ü  多种控制器通讯驱动支持

Ü  基于Window的人机界面设计软件工具

Ü  控制器通讯诊断方式:具有协议分析功能

Ü  具有数据、参数批处理的配方功能

Ü  具有数据上载功能(屏幕/转移/处理数据)

Ü  便于使用内部系缓冲器的存储器

Ü  直接/间接地址设定到PLC或控制器

Ü  所有windows 字体可以作为输入

美国进口GE CPU

扩展的指令集

程序块移动,阵列

双精度算术运算

PID功能

间接寻址

输入/输出软件组态

诊断错误表

四级口令保护

结构化编程

具有故障历史记录功能,自诊断功能。支持以太网Ethernet TCP/IP,工业控制网,设备网,支持多网配置。

指令系统包括逻辑控制和计时,计数功能;加减乘除和平方根、比例、二十进制/BCD转换等运算功能;比较与立即输入、输出功能;闭环PID调节功能;顺序控制、移位、转换/子程序功能;定时中转功能;文件处理功能逻辑指令,调试处理故障诊断指令、块指令、特殊指令、字符串处理指令。

中断功能包括定时器中断、掉电中断、IO中断、外部中断。

特殊模块品种丰富:PID模块,温度模块,高速计数模块、位置控制模块、运动控制模块等。

诊断:CPU具备强有力的诊断能力,当系统发生异常情况时,通过报警提示操作人员、系统维护人员或者供逻辑程序进行自动处理, 这些功能是由基于CPU的硬件系统所提供的故障诊断信息来完成的。

诊断能力是根据CPU、存储器、通讯、以及I/O的状态报告相应的信息,能诊断到模块、I/O通道一级的故障。

在提供报警信息的时候,分为CPU故障表和I/O故障表,将故障的类型、位置、时间标志等内容一起登录到相应的故障表中。

可通过顺序功能流程图、梯形图、功能块图或“C”语言编程,并可进行在线或离线编程操作。

所有的故障信息可以由以下的几种方式进行访问:上位机、通讯设备、梯形图逻辑程序或功能框图

CPU MTBF(平均无故障时间)≥100000小时

美国进口GE 电源模块



人机界面触摸屏

人机界面的功能描述

设备状态的监视、设备故障的监视及确认,图形化动态显示,现场检测点的显示、检测和报警,试验参数的设定等。

一、空间

1、面积大于2m×3m,高度大于3m的空间。

2、有良好的排水、通风系统。

3、试验箱排水口位于箱体底部左后方。

4、排风口位于箱体顶部左前方,尺寸为20 mm×55 mm

5、环境温度为23±2,相对湿度为<80%,不宜在有腐蚀,有毒及有害环境中安装和使用。

二、电源

1、三相四线,380V50Hz,有良好的接地。

2、最大电流52A,建议选用优质有过电流及漏电保护的总开关,使用10平方以上的电源总线。

3、试验箱总电源接口位于箱体底部右前方。

三、水源

1、水压: 138344Kpa(2050psi) ;流量:最小0.4L/min

2、氙灯冷却、喷淋、加湿使用水:要求达到国家分析实验室二级用水水质,水的固体杂质含量小于1mg/L
