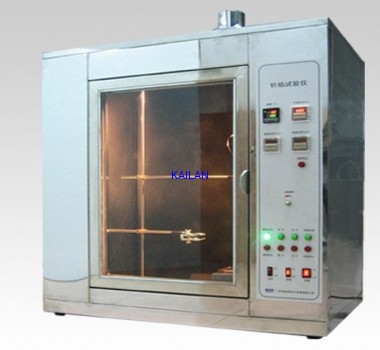

QI-E-010 针焰试验机

仪器用途：

针焰试验机适用于对电工电子产品、家用电器及其材料等进行着火危险试验和燃烧性能试验。模拟产品在故障条件下所产生的小火焰，评定产品或材料的着火危险性和阻燃性。本试验仪根据国家标准GB4706.1-1998《家用和类似用途电器的安全第一部分：通用要求》“针焰试验方法”中规定和GB5169.5-1997及UL1694的有关条款设计制造。

参照标准：IEC60695 -11-5、GB/T5169.5-2008、GB4706.1-2005

外部特征：

本试验设备的特点是燃烧箱及主要机械部分采用不锈钢制造，造型讲究，耐烟气腐蚀。控制系统自动化程度较高，关键元器件采用进口件，数显时间，夹具三维可调，试验程序自动控制，独立抽风，观察记录使用方便，稳定可靠。

试验箱采用烤漆（按客户要求可做不锈钢）主要部件采用不锈钢材质制造，耐烟、气腐蚀。控制系统自动化程度高，具有自动点火功能。温度和时间数字显示，观察记录方便，使用稳定可靠。

技术参数：

1、针状燃烧器：高度大于35mm、 不锈钢针头 Φ0.9mm-Φ0.5mm

2、燃烧器角度：0°、45°可调

3、施燃时间:0-999999.9s±0.1s可调 (一般选择为30s)

4、持燃时间:0-999999.9s±0.1s，自动记录，手动暂停

5、火焰高度:12mm ± 1mm (带高度测量器具)

6、施燃气体:丁烷或纯度大于95%丙烷

7、温度测试范围：常温~1000℃

8、火焰温度要求：从100℃±2℃升到700℃±3℃的时间在23.5秒±1秒之内

9、测温热电偶：K型Φ0.5mm 精度±0.05%。

10、试验背景：黑背景

11、试验过程：试验程序自动控制，独立抽风

12、工作室体积：大于0.5 立方，(可根据客户要求定做0.75 立方或 1立方 )

13、设备外尺寸：1100mm*700mm*1300mm

14、控制:高精度的温度表独立式的电控系统，抗干扰能力强。

15、操作高效性：试验控制过程实现一键式操作，试验快捷高效。试验标准集成化：根据实际试验流程编写试验程序

16、自动：自动点火。

17、电源：AC 220V / 50Hz 额定功率500w
