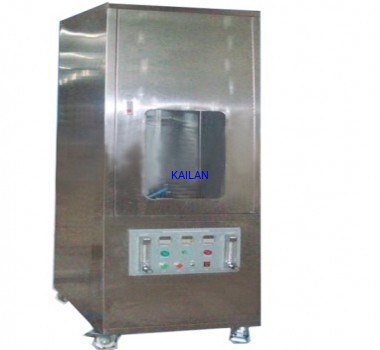

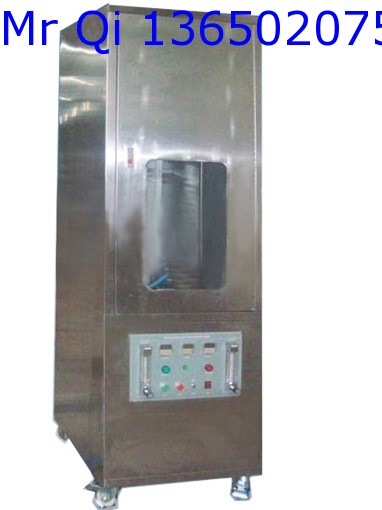

QI-E-005单根电线电缆水平燃烧试验机

              QI-E-005单根电线电缆水平燃烧试验机

一概述



本机适用于各种电线电缆绝缘被覆材料PEPVCSRPVC之耐燃性试验.试验时,根据试验标准制作。

二用途与组成

1、本设备适用于在规定火源直接燃烧下测定电线的不延燃性能。

2、该设备由控制箱、垂直空气箱、燃烧喷嘴、电磁阀、高压点火器、电线试样夹具、内外火焰调节装置、信号控制线组成。本机整个过程都采用全自动,如:电子点火、停燃时间、燃烧时间、燃烧次数都可自动完成。

3、控制箱

⑴燃烧次数计数器是用于预置燃烧次数,红色按键为“重定(Reset)”键。

⑵燃烧时间是采用时间控制器控制,可根据需要设定工作时间,单位分别为S()M()H(小时);如设置00S010.01秒,15S0015秒,10M0010分钟(参照时间继电器说明书);停止时间的设置同燃烧时间设置。也可用于手动控制燃烧时间。

⑶电源开关是控制箱整体电源开关。

三、设备的技术性能

1、技术指标全部达到标准规定。

2、金属罩宽300±25mm,深450±25mm,高度1200±25mm












QI-E-006   UL94阻燃等级试验机

适用标准:

UL 942006  /ASTM D 5025 /ASTM D 5207/ /IEC60695/GB 5169/GB2408/ ISO 97722001/ISO10093-1998/ GB/T8332-2008UL510

产品概述:

水平垂直燃烧试验主要参照UL 94-2006IEC 60695-11-4 IEC 60695-11-3GB/T5169-2008系列等标准采用规定尺寸的本生灯(Bunsen burner)和特定燃气源( 甲烷或丙烷),按一定的火焰高度和一定的施焰角度对呈水平或垂直状态的试样定时施燃若干次,以试样点燃燃烧、灼热燃烧的持续时间和燃烧余焰熄灭后的试样长度等来评定其可燃性及着火危险性能。

产品用途:

主要针对UL94V-0  V-1  V-2 UL94HBF HF-1 HF-2 UL94GB/T51695VA5VB 级材料的可燃性进行定级评定。适用于照明设备、低压电器、家用电器、机床电器、电机、电动工具、电子仪器、电工仪表、电气连接件和辅件等电工电子产品及其组件部件的研究、生产和质检部门,也适用于绝缘材料、工程塑料或其它固体可燃材料行业。

燃烧等级试验:

(a)垂直燃烧V0~V2

(b)水平燃烧HB

(c)薄材燃烧VTM-0~VTM-2

(d) 500W垂直燃烧5VA~5VB

(e)泡沫塑料水平燃烧:HF-1HF-2HBF(选配)

(fVW-1等级燃烧(UL510选配)

技术参数:

 1 、燃烧器:内径 Φ9.5mm±0.3mm

2 、试验倾角: 0° 20° 45° 手动切换

3 、火焰高度: 20mm ±1mm 175mm ±10mm 可调

4 、施焰时间:0-999.9s±0.1s 可调

5 、余焰时间: 0-999.9s±0.1s ,自动记录,手动暂停

6 、余灼时间:0-999.9s±0.1s ,自动记录,手动暂停

7 、燃烧气体:98% 甲烷气或 98% 丙烷气 ( 一般情况可采用液化石油气代替 )

8 、流量压力:带双流量表及压力表 ( 燃气及空气 )

9 、温度测试范围: 0~1000

10 、火焰温度要求:从 100 ±5 升到 700 ±3 的时间在 44±2 秒及 54 ±2 秒之内

11 、测温热电偶: Φ0.5mm 进口铠装 (K ) 热电偶二条 [ 双测温系统 ,V-0/1/2(50W) 5VA/B(500W) 级别 ]

12 、试验背景:黑背景

13 、试验过程:试验程序手动控制,独立抽风

14 、工作室体积: 0.75 立方

15 、设备外尺寸: 1150mm ×700mm ×1250mm
